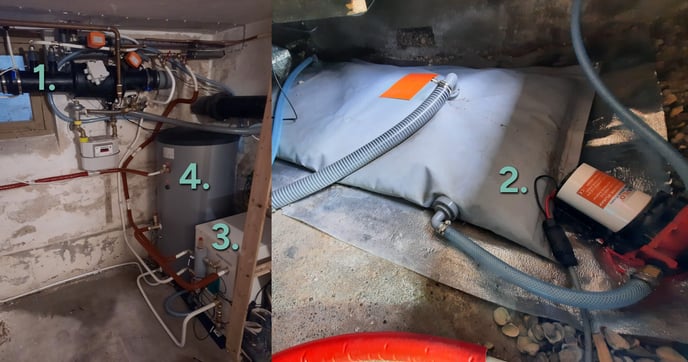

Uit welke onderdelen bestaat het HeatCycle systeem?

1. De filtercasing

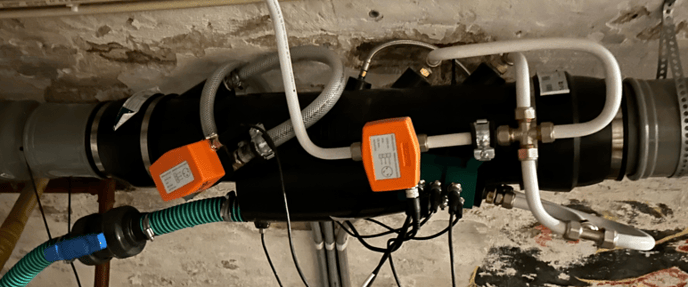

Één van de unieke onderdelen aan de HeatCycle is de filtercasing. Deze is in de rioolpijp van de woning geplaatst. Aan één kant van de filtercasing komt het afvalwater van de woning binnen gestroomd. Dit water wordt door een filter geleid, welke gemaakt is van een PVC pijp met een gatenpatroon er in.

Het water dat door deze gaten naar buiten stroomt wordt opgevangen en via een dikke slang naar het volgende onderdeel van de HeatCycle gebracht: de vuilwaterzak.

Aan de filtercasing zitten nog enkele onderdelen bevestigt:

• Vier sproeiers: twee aan de bovenkant en twee aan de onderkant. Deze spuiten leidingwater over het filter, om deze schoon te houden. Het water wordt opgepompt door een oranje motor.

• Dumpklep: de dumpklep is een driewegklep die het afvalwater één van twee kanten op kan sturen: als hier nog warmte in zit, dan wordt het water naar de vuilwaterzak gestuurd. Als het water te ver is afgekoeld om er nog warmte aan te onttrekken, dan wordt het verder de afvoerleiding in gestuurd. Ook dit water wordt door een oranje pomp rondgepompt.

• Ontluchting: tussen de vuilwaterzak en de filtercasing zit een luchtslang. Deze slang voert meegekomen lucht uit de zak af naar het riool.

• Snoeren: aan de HeatCycle onderdelen zitten heel veel sensoren. Bijvoorbeeld om de temperatuur van het vuilwater in de zak te meten. Is dit water te ver afgekoeld? Dan wordt via één van de snoeren een signaal naar de dumpklep gestuurd om het water af te voeren.

• Groen kabelkastje: in dit groene kastje worden de vele snoeren aangesloten. Één dik snoer leidt van dit kastje naar de Control Unit.

2. De vuilwaterzak

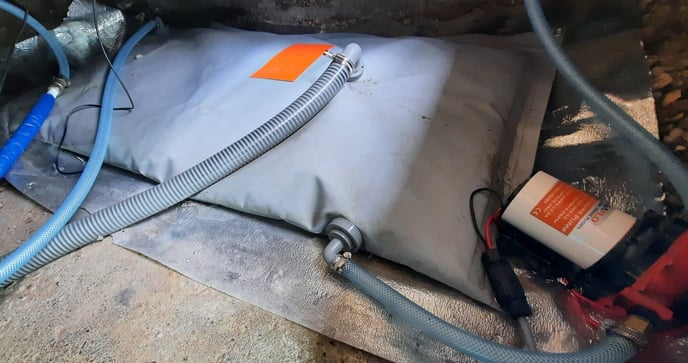

Het vuilwater dat door de filtercasing wordt afgevangen wordt naar de vuilwaterzak- of tank geleid. De warmtepomp kan maar een bepaalde hoeveelheid water aan en het overige vuilwater wordt tijdelijk opgeslagen in de vuilwaterzak.

Deze zak bevindt zich in de kelder of je kruipruimte en rond de vuilwaterzak zijn nog een paar onderdelen geplaatst:

• Afstandssensor: boven de vuilwaterzak wordt een afstandssensor geplaatst. Deze meet de afstand tot de zak, om te meten hoe vol deze zit: als de afstand kleiner is dan een bepaalde waarde, dan is de zak vol!

• Vuilwaterpomp: op de zak wordt een vuilwaterpomp aangesloten (in de afbeelding rechts onderin). Deze pompt het water uit de zak richting het volgende onderdeel: de warmtepomp. De vuilwaterpomp kan niet tegen water, waardoor deze vaak in een bak geplaatst wordt. De HeatCycle uit de foto is in een kelder geplaatst en dus is een bak in dit geval niet nodig.

3. De warmtepomp

De warmtepomp haalt warmte uit het afvalwater en gebruikt dit om óf tapwater te verwarmen, óf mee te helpen met de verwarming van het huis.

De warmtepomp is bij de boiler en het liefst zo dicht mogelijk bij de cv-ketel. Rond de warmtepomp zijn ook nog een paar onderdelen geplaatst:

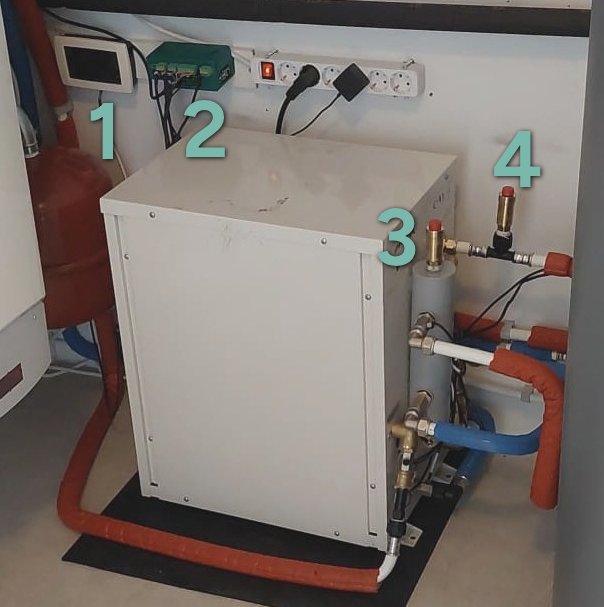

1. Display: met de display is de warmtepomp uit te zetten.

2. Groen kabelkastje: ook bij de warmtepomp zit een groen kabelkastje. Hierop worden ook sensoren en kleppen aangesloten. Een dikke kabel leidt naar de Control Unit ín de warmtepomp.

3. Warmtewisselaar: bij sommige systemen is een extra warmtewisselaar geplaatst. Deze gebruikt warm water van de warmtepomp om het retourwater van je cv-leidingen op te warmen. Hierdoor hoeft je cv-ketel minder hard te werken en bespaar je gas.

4. (Automatische) ontluchters: tussen de warmtepomp en het boilervat zijn ontluchters geplaatst. Deze zorgen ervoor dat eventuele lucht uit de leidingen kan ontsnappen.

•

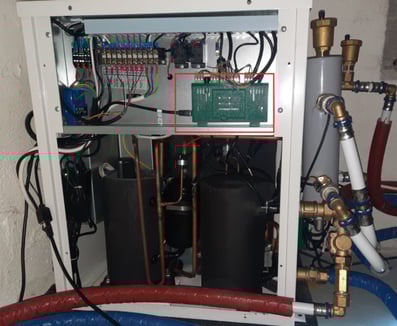

  Control Unit: als je de behuizing van de warmtepomp open maakt, dan vind je aan de binnenkant nog een groen kastje. Dit is de Control Unit van de HeatCycle. De Control Unit leest de temperatuur-, en afstandssensoren uit, stuurt de verschillende kleppen aan en bepaalt of en wanneer de warmtepomp aan gaat. Zie meer over de regeling van de Control Unit op deze pagina.

4. Het boilervat

Het opgewarmde water van de warmtepomp wordt via leidingen naar het boilervat gestuurd. Hierin zit het tapwater dat jij gebruikt om bijvoorbeeld te douchen of te koken.

Het boilervat is dubbelwandig. Tussen deze wanden bevindt zich een spiraalbuis waardoor het warme water van de warmtepomp loopt. Het water uit de warmtepomp komt daarom nooit in aanraking met het schone tapwater.

Sommige boilervaten bevatten daarnaast een elektrisch element. Deze wordt dan gebruikt voor een wekelijkse desinfectiecyclus en/of om het boilervat op een bepaalde temperatuur te houden.
