Uit welke onderdelen bestaat het Pomp MP systeem?

De warmtepomp

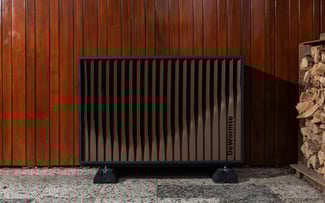

Het grootste onderdeel is de Pomp MP. Deze warmtepomp haalt warmte uit de buitenlucht en gebruikt deze om het water in jouw cv-leidingen op te warmen. Lees op deze pagina meer over hoe een warmtepomp werkt.

Aan de achterkant van de Pomp MP zitten enkele aansluitingen en hebben wij nog een paar onderdelen geïnstalleerd.

1. Buitentemperatuursensor

Op de Pomp MP, aan de achterkant, plaatsen wij een temperatuurmeter. Deze meet de temperatuur van de buitenlucht. De meting wordt gebruikt als je jouw systeem ingesteld hebt om zich aan te passen aan de temperatuur van de buitenlucht ('Weather based control').

Als de Pomp MP uit staat en de zon op de sensor schijnt, kan het zijn dat de temperatuur die deze sensor meet flink oploopt. Geen zorgen; dit heeft geen effect op jouw verwarming; de Pomp MP zal aan gaan als de thermostaat een warmtevraag stuurt. Zodra de Pomp MP aan staat zal de sensor een normale waarde meten.

2. Antenne

Afhankelijk van jouw situatie heb je een draadloze, of bedrade Pomp MP. Dit gaat om de communicatie tussen de Pomp MP buiten, en de Control Unit binnen. Heb jij een draadloze Pomp MP? Dan zit er in de behuizing een radiomodule en op de buitenkant zit er dan een antenne.

3. Afsluiters

De twee voornaamste aansluitingen achterop de Pomp MP, zijn de aanvoer- en retourleiding van de verwarming. Hierdoor stroomt het opgewarmde en afgekoelde verwarmingswater.

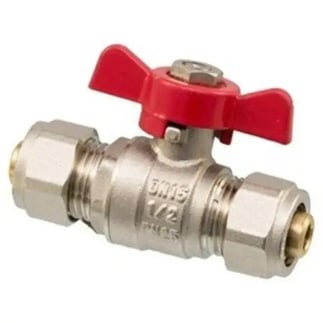

In deze leidingen zijn afsluiters geplaatst; koppelingen met rode hendels waarmee de leidingen volledig dicht te zetten zijn, bijvoorbeeld voor onderhoud aan de warmtepomp.

De afsluiters staan open als de hendels in lijn met de leidingen staan.

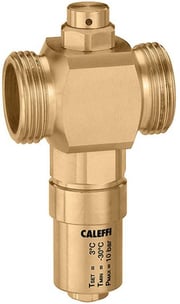

4. Vorstbeveiligingsklep

In de leidingen wordt ook een vorstbeveiligingsklep geplaatst. Deze klep beveiligt de Pomp MP tegen intern bevriezen. Als het verwarmingswater in de leidingen een temperatuur onder de 3°C bereikt, gaat de klep open en laat het verwarmingswater weg lopen.

Water dat bevriest zet uit. Als dit in de Pomp MP zou gebeuren, zou dit onderdelen kapot kunnen maken. Vandaar dat het via de klep afgevoerd wordt, voordat dit gebeurt.

5. Werkschakelaar

Nabij de Pomp MP plaatsen wij een werkschakelaar. Met deze schakelaar kan de volledige stroomtoevoer van de Pomp MP in- of uitgeschakeld worden. Als je de Pomp MP om welke reden dan ook wilt uitschakelen, dan kan dat met deze schakelaar. Onze monteurs zullen deze schakelaar ook gebruiken als ze service- of onderhoudswerkzaamheden uitvoeren.

Als je op vakantie gaat raden we af om de Pomp MP volledig van de stroom af te halen. Deze start namelijk elke week, als deze niet aan is geweest, even op zodat de interne onderdelen goed gesmeerd blijven.

6. Control Unit
